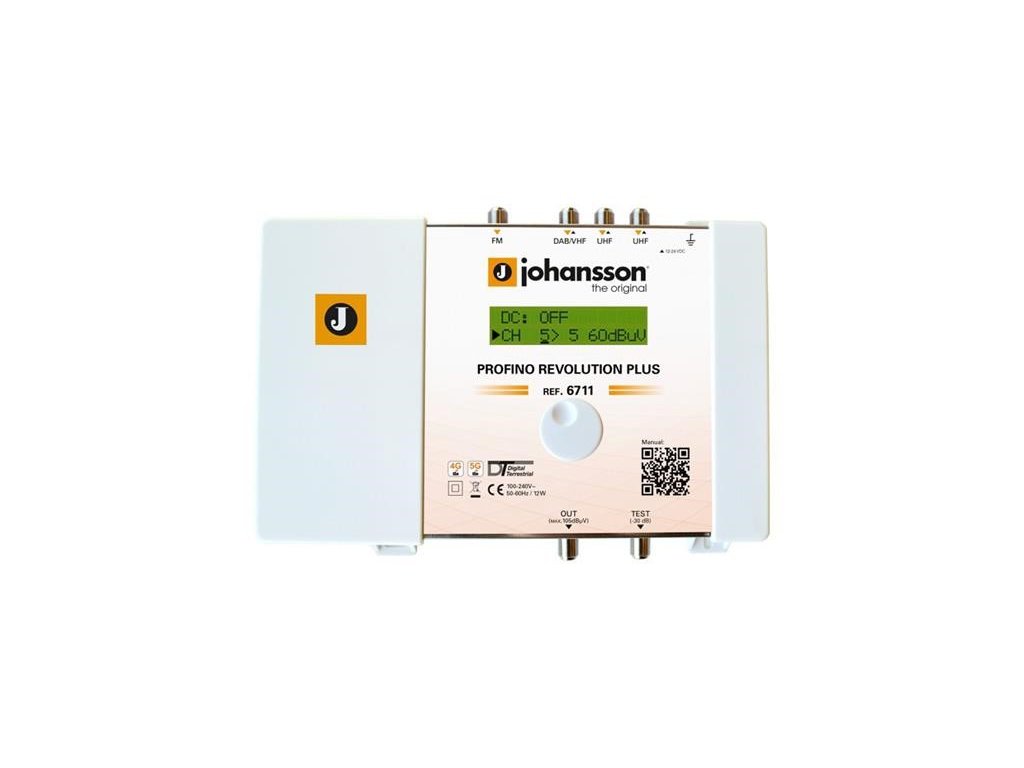

Johansson 6711 Revolution - programovatelný zesilovač

Detailní popis produktu

Programovatelný zesilovač určený pro STA rozvody. Má funkci automatického nastavení úrovní (AGC). Nastavování se provádí přes otočný ovladač na panelu zesilovače. Nízká provozní teplota (bez ventilátoru). Kombinace programování vstupů z jakéhokoli VHF nebo UHF kanálu do jakéhokoli kanálu VHF nebo UHF.

VLASTNOSTI PRODUKTU

• Jednodušší a cenově dostupnější varianta zesilovače Johansson Revolution 6700.
• Nejostřejší filtry na trhu (50 dB na sousedních kanálech).
• Třem vstupům lze přiřadit až 15 programovatelných filtrů.
• Umí zpracovat a převést 30 kanálů v pásmu UHF.
• Zobrazuje úroveň jednotlivých vstupních kanálů v dBµV.
• Zesilovač je možné zamknout číselným kódem.
• Automatické řízení zisku (AGC) v reálném čase u všech multiplexů.
• Vysoká výstupní úroveň signálů až 115 dBµV.
• Možnost napájení předzesilovače 12/24 V - VHF/UHF (max. 100 mA pro 3 vstupy).
• Vestavěný filtr signálu 4G/5G LTE.

Programovatelný vícepásmový zesilovač 6711 Profino Revolution je určen pro společné anténní systémy pro příjem pozemního DVB-T/T2 signálu pro bytové domy, sídliště, hotely, penziony, domy, školy, nemocnice atd.

Je určen do obtížných podmínek pro příjem televizních signálů, signály mají různou úroveň a které přicházejí z různých směrů.

Má 2 programovatelné vstupy UHF (470-862 MHz) a také vstup DAB/VHF (174-240 MHz), podporující 15 kanálových tras. Ve výbavě je také vstup FM (88-108 MHz). Zesilovač přijímá tyto signály, vyrovnává jejich úrovně a zesílení.

Automatická regulace zesílení pro kompenzaci úrovně signálu pro všechny kanály, bez ohledu na jejich úroveň vstupu do zařízení (při zachování minimální úrovně požadované pro správnou kvalitu signálu). Tato funkce umožňuje libovolnou konfiguraci jednotlivých UHF vstupů a jejich přizpůsobení s podmínkami příjmu televizního signálu v místě instalace.

Může být použit samostatně - jako součást multiswitch instalace nebo koncové stanice.

Zesilovač se vyznačuje velmi ostrými filtry - 50 dB na sousedních kanálech. V menu se nastavuje možnost optimálního filtru nebo ostrý filtr.

Vestavěný filtr signálu 4G/5G LTE umožňuje eliminaci nežádoucích signálů v pásmu 4G (790 MHz) a 5G (694 MHz), určené k šíření datových služeb (LTE).

PARAMETRY PRODUKTU

• počet vstupů / výstupů: 4 / 1 + 1 (test -30 dB)
• vstupy: FM (88-108 MHz), DAB/VHF (37-77MHz / 174-240 MHz), 2x UHF (470-862 MHz)
• programovatelné vstupy: UHF 1, UHF 2, DAB/VHF
• LTE ochrana 4G/5G: automatická volba 694 MHz, 790 MHz nebo OFF(vypnuto)
• počet / šířka filtrů: 15x cluster filtr / 8-16 MHz (1-2 kanály), 30 UHF kanálů
• kombinace programování vstupů: z jakéhokoli VHF nebo UHF kanálu do jakéhokoli kanálu VHF nebo UHF
• zesílení: FM 35 dB, DAB/VHF >60 dB, UHF >60 dB
• předzesilovače na vstupech UHF zesílení: 20 dB (možno vypnout)
• regulace zesílení: FM 20 dB, VHF/UHF automatické (AGC)
• max. vstupní úroveň:
• FM 37-77 dBµV
• VHF 40-109 dBµV (u 64QAM s kódovou rychlostí 3/4)
• UHF 40-109 dBµV (u 64QAM s kódovou rychlostí 3/4)
• max. výstupní úroveň: FM - 113 dBµV (60dB/IM3)
• max. výstupní úroveň: VHF/DAB - 115 dBµV
• max. výstupní úroveň: VHF/UHF s 1x MUX - 105 dBµV
• max. výstupní úroveň: VHF/UHF s 6x MUX - 105 dBµV
• selektivita na UHF: 35 dB / 1 MHz
• nastavení náklonu: 9 dB
• výstup MER: VHF 35 dB, UHF 35 dB
• konektory: F konektor
• provozní teplota: -5 až +50°C
• napájení: 100-240 V
• příkon: 12 W
• hmotnost: 0,8 kg
• rozměry: 217 x 165 x 59 mm

Balení obsahuje

• 1x Johansson zesilovač 6711 Revolution
• 1x flexo napájecí kabel
• 1x manuál
